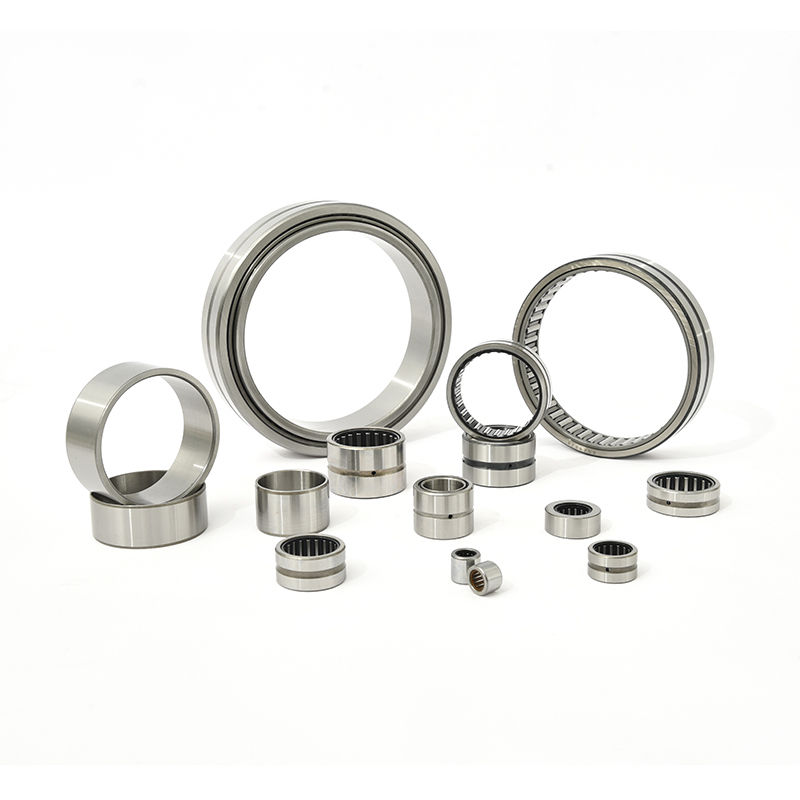

Ρουλεμάν βελόνας βαρέως τύπου



Τα ρουλεμάν βελόνας βαρέως τύπου αποτελούνται από λειασμένο συμπαγή εξωτερικό δακτύλιο, βελόνες και  κλωβό. Ο κλωβός υψηλής αντοχής μπορεί να κλειδώσει και να καθοδηγήσει αποτελεσματικά τις βελόνες. Η αυλάκωση λαδιού και η οπή λαδιού στον εξωτερικό δακτύλιο μπορούν επίσης να επιλεγούν ανάλογα με την κατάσταση. Αυτά τα ρουλεμάν μπορούν να ταξινομηθούν με ή χωρίς εσωτερικούς δακτυλίους ανάλογα με το εάν ο άξονας είναι κατάλληλος ως διαδρομή.

Μέγεθος: 5mm-335mm (Μέγεθος εσωτερικής οπής)

Χρήση: Αντλία γραναζιών, τροχαλία, κιβώτιο ταχυτήτων αυτοκινήτου, κινητήρας μοτοσικλέτας κ.λπ.

Χαρακτηριστικά: Σε σχετικά μικρούς χώρους εγκατάστασης, ένας παχύς εξωτερικός δακτύλιος μπορεί να παρέχει μέγιστη βαθμολογία φορτίου και σεισμική αντοχή.

Πλεονεκτήματα: Βελτιστοποίηση της ταχύτητας και της αντοχής στη λίπανση.



1. Ρουλεμάν βελόνας βαρέως τύπου μετρικής σειράς



Οι διαστάσεις των ρουλεμάν βελόνας βαρέως τύπου μετρικής σειράς μετρώνται σε χιλιοστά.

  Όταν η εσωτερική διάμετρος (FW≥12mm), υιοθετείται μια δομή με φλάντζες εξωτερικού δακτυλίου. Αυτή η δομή παρέχει αξονική προστασία για τις βελόνες και τον κλωβό.

  Όταν η εσωτερική διάμετρος (FW≤10mm), υιοθετείται ένα σχέδιο δομής με ένθετα τελικά ροδέλες. Αυτή η δομή πρέπει επίσης να διασφαλίζει ότι οι βελόνες και ο κλωβός προστατεύονται αξονικά.

1)Ρουλεμάν βελόνας βαρέως τύπου μετρικής σειράς με εσωτερικούς δακτυλίους

  Όταν ο άξονας δεν μπορεί να πληροί τις προϋποθέσεις για να λειτουργήσει ως διαδρομή σε πρακτικές καταστάσεις, τότε πρέπει να χρησιμοποιηθεί ο εσωτερικός δακτύλιος. Το τυπικό ρουλεμάν βελόνας μπορεί να έχει έναν εσωτερικό δακτύλιο (όπως η σειρά NA) για να είναι ένα πλήρες ρουλεμάν. Ο εσωτερικός δακτύλιος του ρουλεμάν πρέπει να πληροί τα πρότυπα ποιότητας του ISO.

Για τις ανοχές των εσωτερικών και εξωτερικών δακτυλίων, τα ρουλεμάν με μετρικές διαστάσεις πρέπει να ακολουθούν  πρότυπα ανοχής για συμβατικά ακτινικά ρουλεμάν που καλύπτονται από το ISO 492. Τα ρουλεμάν που απαιτούν μια υψηλότερη κατηγορία ακρίβειας, όπως P6 και P5, θα καθορίζονται με βάση τις πραγματικές ανάγκες.

Τα ρουλεμάν βελόνας βαρέως τύπου μετρικής σειράς πρέπει να ακολουθούν το πρότυπο ακτινικής διαμέρισης του ISO 5853. Αυτό το πρότυπο ισχύει επίσης για τα ρουλεμάν κυλινδρικών κυλίνδρων. Η διαμέριση των ρουλεμάν C2, C3 και C4 μπορεί να ρυθμιστεί σύμφωνα με τις απαιτήσεις. Στις περισσότερες περιπτώσεις, τα ρουλεμάν εξακολουθούν να κατασκευάζονται με βάση τη διαμέριση C0.

Οι διαστάσεις της εσωτερικής και εξωτερικής λοξοτμήσης πρέπει να ακολουθούν το πρότυπο του ISO 582.

2)Ρουλεμάν βελόνας βαρέως τύπου μετρικής σειράς χωρίς εσωτερικούς δακτυλίους

    Όταν ο άξονας μπορεί να χρησιμοποιηθεί ως εσωτερική διαδρομή, τα ρουλεμάν βελόνας βαρέως τύπου χωρίς εσωτερικούς δακτυλίους είναι πιο οικονομικά και μπορούν να ελέγχουν καλύτερα την εσωτερική ακτινική διαμέριση κατά τη λειτουργία. Η ανοχή εσωτερικής διαμέτρου των μετρικών ρουλεμάν βελόνας πριν από την εγκατάσταση είναι F6, όπως φαίνεται στον Πίνακα 1 και στον Πίνακα 2.

Για ρουλεμάν βελόνας όπως η σειρά RNAO χωρίς φλάντζες και εσωτερικούς δακτυλίους, τα εξαρτήματα εξωτερικού δακτυλίου, βελόνων και κλωβού δεν μπορούν να ανταλλάσσονται.

















Πίνακας 1   Πρότυπο ανοχής οπής για μετρικά ρουλεμάν σειράς με κλωβό και χωρίς εσωτερικό δακτύλιο





Πίνακας 2   Πρότυπο ανοχής οπής για μετρικά ρουλεμάν βελόνας βαρέως τύπου πλήρους συμπληρώματος χωρίς εσωτερικό δακτύλιο







3)49 ρουλεμάν βελόνας μετρικής σειράς με στεγανοποιήσεις

   Τα ρουλεμάν βελόνας σειράς 49 μπορούν να εξοπλιστούν με μία ή δύο πλήρεις στεγανοποιήσεις. Ένα σχέδιο στεγανοποίησης προσθέτει το επίθημα RS και ένα σχέδιο δύο στεγανοποιήσεων προσθέτει 2RS. Τα ρουλεμάν πρέπει επίσης να ακολουθούν τα αντίστοιχα πρότυπα όταν είναι εξοπλισμένα με εσωτερικούς δακτυλίους, το πλάτος του εσωτερικού δακτυλίου είναι μεγαλύτερο από το πλάτος του εξωτερικού δακτυλίου για να εξασφαλιστεί αποτελεσματική επαφή στεγανοποίησης.

   Αυτές οι στεγανοποιήσεις κάνουν τη θερμοκρασία λειτουργίας του ρουλεμάν να περιορίζεται στους -30°C - 110°C (-25°F - 225°F). Εάν η θερμοκρασία λειτουργίας υπερβαίνει αυτό το εύρος ή ο δακτύλιος στεγανοποίησης εκτίθεται σε μη φυσιολογικά υγρά, πρέπει να δοθεί προσοχή στην επιλογή εξωτερικών υλικών για τους δακτυλίους στεγανοποίησης, καθώς και σε άλλες λύσεις. Τα ρουλεμάν με στεγανοποιήσεις είναι γενικά τυλιγμένα σε γράσο με βάση το σαπούνι λιθίου και η θερμοκρασία μπορεί να φτάσει τους 120°C (248°F) για σύντομο χρονικό διάστημα.

   Η βαθμολογία ταχύτητας των σφραγισμένων ρουλεμάν βασίζεται στις συνθήκες λειτουργίας που καθορίζονται από τη δοκιμή. Η σωστή εσωτερική διαμέριση εγκατάστασης του ρουλεμάν μπορεί να βελτιώσει αποτελεσματικά την απόδοση του ρουλεμάν και να μειώσει τους κραδασμούς. Πρέπει να προσέχετε ώστε τα ρουλεμάν να μην υπερθερμανθούν, ώστε να αποφευχθεί η ζημιά στο γράσο, προκαλώντας αστοχία του ρουλεμάν.

4)Εγκατάσταση μετρικών ρουλεμάν βελόνας βαρέως τύπου

 Όταν το φορτίο είναι σταθερό σε σχέση με το περίβλημα στερέωσης, προτείνεται η εφαρμογή διαμέρισης, Όταν το φορτίο περιστρέφεται σε σχέση με το περίβλημα στερέωσης, χρησιμοποιήστε στενή εφαρμογή μετάβασης

Ο Πίνακας 3 δείχνει τις συνιστώμενες διαστάσεις περιβλήματος και άξονα των ρουλεμάν βελόνας βαρέως τύπου χωρίς εσωτερικό δακτύλιο.

Ο Πίνακας 4 δείχνει τις συνιστώμενες διαστάσεις περιβλήματος και άξονα των ρουλεμάν βελόνας με εσωτερικό δακτύλιο.

Άλλες διαστάσεις εγκατάστασης ενδέχεται να καθοριστούν σύμφωνα με τη συγκεκριμένη κατάσταση.

Για παράδειγμα:

①  Εξαιρετικά υψηλό ακτινικό φορτίο

  ② Φορτίο κρούσης

  ③ Βαθμίδα θερμοκρασίας σε όλη τα ρουλεμάν

④ Υλικό περιβλήματος με συντελεστή θερμικής διαστολής διαφορετικό από αυτόν του ρουλεμάν

  ⑤ Εφαρμογές με εφαρμογές κίνησης δόνησης



Πίνακας 3         Συνιστώμενες διαστάσεις περιβλήματος και άξονα των ρουλεμάν βελόνας

χωρίς εσωτερικό δακτύλιο.









Πίνακας 4           Συνιστώμενες διαστάσεις περιβλήματος και άξονα των ρουλεμάν βελόνας βαρέως τύπου

με εσωτερικό δακτύλιο

Όταν ο εξωτερικός δακτύλιος του ρουλεμάν είναι εγκατεστημένος στο περίβλημα, πρέπει να τοποθετηθεί αξονικά, το οποίο μπορεί να εντοπιστεί από τον ώμο του περιβλήματος ή άλλα θετικά μέσα. Ο εξωτερικός δακτύλιος του ρουλεμάν πρέπει να εφαρμόζει σφιχτά με τον άξονα και το περίβλημα και δεν πρέπει να έρχεται σε επαφή με την ακτίνα φιλέτου. Η μέγιστη ra max του άξονα και του περιβλήματος δεν μπορεί να είναι μεγαλύτερη από την λοξοτμήση rs min του ρουλεμάν. Όπως φαίνεται στον Πίνακα 5 παρακάτω.



     γραφικό





   Για να επιτρέπεται η εγκατάσταση ή η αφαίρεση του άξονα, η μέγιστη διάμετρος D1 δεν μπορεί να υπερβαίνει το Fw, όπως φαίνεται στον Πίνακα 6



Πίνακας 6           Διάσταση ύψους ώμου D1 max του μετρικού ρουλεμάν βελόνας βαρέως τύπουάξονας













  Τα ρουλεμάν βελόνας βαρέως τύπου χωρίς φλάντζες, όπως οι σειρές RNAO και NAO, πρέπει να τοποθετούνται από το περίβλημα στερέωσης ή την νεύρωση στον άξονα. (Πίνακας 7 και Πίνακας 8). Ή άλλες κατάλληλες μέθοδοι, όπως αποστάτες από ελατηριωτό χάλυβα. Αυτά τα εξαρτήματα τοποθέτησης πρέπει να σκληρυνθούν και να υποστούν μηχανική κατεργασία ή να λειανθούν για να ελαχιστοποιηθεί η φθορά και να εγκατασταθούν σωστά ώστε να ταιριάζουν με τους εξωτερικούς και εσωτερικούς δακτυλίους του ρουλεμάν, ώστε να πληρούν την τελική απαιτούμενη διαμέριση για τη συναρμολόγηση βελόνων και κλωβού.





Πίνακας 7       Διαστάσεις εγκατάστασης των μετρικών ρουλεμάν βελόνας βαρέως τύπου χωρίς νευρώσεις (χωρίς εσωτερικό δακτύλιο)





Πίνακας 8        Διαστάσεις εγκατάστασης των μετρικών ρουλεμάν βελόνας βαρέως τύπου

 χωρίς νευρώσεις (με εσωτερικό δακτύλιο)

5)Συντελεστής φορτίου ρουλεμάν

  ①Δυναμικό φορτίο



Τα ρουλεμάν βελόνας βαρέως τύπου μπορούν να αντέξουν μόνο ακτινικά δυναμικά φορτία.

  P=Fr(KN)



P=Το μέγιστο ακτινικό δυναμικό φορτίο που μπορεί να αντέξει το ρουλεμάν βελόνας με βάση το ονομαστικό δυναμικό φορτίο Cr που δίνεται στον πίνακα ρουλεμάν. Αυτό το φορτίο πρέπει να είναι≤Cr/3

  ②Στατικό φορτίο



Τα ρουλεμάν βελόνας βαρέως τύπου μπορούν να αντέξουν μόνο ακτινικά φορτία.

  P0=Fr(KN)



Τα ρουλεμάν βελόνας βαρέως τύπου πρέπει να έχουν βελόνες των ίδιων οριακών ομάδων για να εξασφαλιστεί ομοιόμορφη κατανομή φορτίου.







2. Ρουλεμάν βελόνας βαρέως τύπου ιντσών



  Οι δομές των ρουλεμάν βελόνας βαρέως τύπου ιντσών και των ρουλεμάν βελόνας βαρέως τύπου μετρικής σειράς είναι γενικά οι ίδιες, αλλά οι διαστάσεις είναι σε ίντσες. Εάν το ρουλεμάν πρέπει να έχει υψηλή δυναμική και στατική ικανότητα φορτίου και ακόμη και ικανότητα αντοχής σε κρούσεις σε περιορισμένο χώρο εγκατάστασης, τα ρουλεμάν βελόνας βαρέως τύπου είναι οι καλύτερες επιλογές.

1)      Συνήθως οι αριθμοί εξαρτημάτων με πρόθεμα HJ, NCS, MR, BR κ.λπ.  είναι όλοι με μεγέθη ιντσών. Οι αριθμοί εξαρτημάτων με πρόθεμα IR είναι εσωτερικοί δακτύλιοι μεγέθους ιντσών

2)      Λίπανση των ρουλεμάν βελόνας βαρέως τύπου ιντσών

   Ο εξωτερικός δακτύλιος των ρουλεμάν σειράς HJ έχει μια αυλάκωση λαδιού και μια οπή λίπανσης λαδιού σε αυτήν την αυλάκωση λαδιού για να διασφαλιστεί ότι το λάδι μπορεί να εγχυθεί από τον εξωτερικό δακτύλιο για επαναλίπανση. Υπάρχει επίσης μια οπή λίπανσης λαδιού στον εσωτερικό δακτύλιο IR για να διασφαλιστεί ότι το λάδι μπορεί να επαναλιπανθεί και από τον εσωτερικό δακτύλιο.

   Τα ρουλεμάν σειράς HJ (με ή χωρίς δακτυλίους στεγανοποίησης) πρέπει να προστατεύονται από τη σκουριά κατά τη μεταφορά. Αυτές οι προστασίες δεν αναφέρονται στη λίπανση και καθορίζονται σύμφωνα με τις απαιτήσεις του πελάτη. Το γράσο για αυτόν τον τύπο ρουλεμάν μπορεί επίσης να καθοριστεί από τον πελάτη.

3)      Εγκατάσταση  ρουλεμάν βελόνας βαρέως τύπου ιντσών



  Όπως τα ρουλεμάν βελόνας βαρέως τύπου μετρικής σειράς, όταν το φορτίο είναι σταθερό σε σχέση με το περίβλημα. Συνιστάται η χρήση εφαρμογής διαμέρισης. Όταν το φορτίο περιστρέφεται σε σχέση με το περίβλημα, τότε  συνιστάται στενή εφαρμογή μετάβασης. Επειδή η εγκατάσταση στενής εφαρμογής μπορεί να μειώσει την εσωτερική οπή του ρουλεμάν, η διάμετρος της διαδρομής του άξονα μπορεί επίσης να μειωθεί ελαφρώς.

   Όταν το ρουλεμάν είναι εγκατεστημένο με εφαρμογή διαμέρισης, η συνιστώμενη ανοχή του περιβλήματος στερέωσης είναι ISO H7 και η συνιστώμενη ανοχή της διαδρομής του άξονα είναι ISO h6.

    Όταν το ρουλεμάν είναι εγκατεστημένο με στενή εφαρμογή μετάβασης, η συνιστώμενη ανοχή του περιβλήματος είναι ISO N7 και η συνιστώμενη ανοχή της διαδρομής του άξονα είναι ISO f6.



  Άλλες διαστάσεις εγκατάστασης μπορούν να καθοριστούν σε πρακτική βάση.

  Για παράδειγμα:

①     Εξαιρετικά υψηλό ακτινικό φορτίο

②      Φορτίο κρούσης

③      Το φορτίο περιστρέφεται σε σχέση και με τους εσωτερικούς και με τους εξωτερικούς δακτυλίους

④      Βαθμίδα θερμοκρασίας σε όλο το ρουλεμάν

  ⑤  Ο συντελεστής θερμικής διαστολής του περιβλήματος στερέωσης είναι διαφορετικός από αυτόν των ρουλεμάν

4)Ακρίβεια διαστάσεων των ρουλεμάν βελόνας βαρέως τύπου ιντσών

   Η ακρίβεια των ρουλεμάν σειράς HJ βασίζεται στον Πίνακα 9 και στον Πίνακα 10 και η ακρίβεια του εσωτερικού δακτυλίου σειράς IR βασίζεται στον Πίνακα 11 και στον Πίνακα 12



Πίνακας 9    Ανοχές εξωτερικής διαμέτρου και ύψους των ρουλεμάν βελόνας βαρέως τύπου ιντσών



Πίνακας 10        Ανοχές διαστάσεων οπής των  ιντσών  ρουλεμάν βελόνας βαρέως τύπου



Πίνακας 11         Ανοχές οπής και ύψους των εσωτερικών δακτυλίων σειράς IR ιντσών



Πίνακας 12       Ανοχή εξωτερικής διαμέτρου του εσωτερικού δακτυλίου σειράς IR ιντσών
