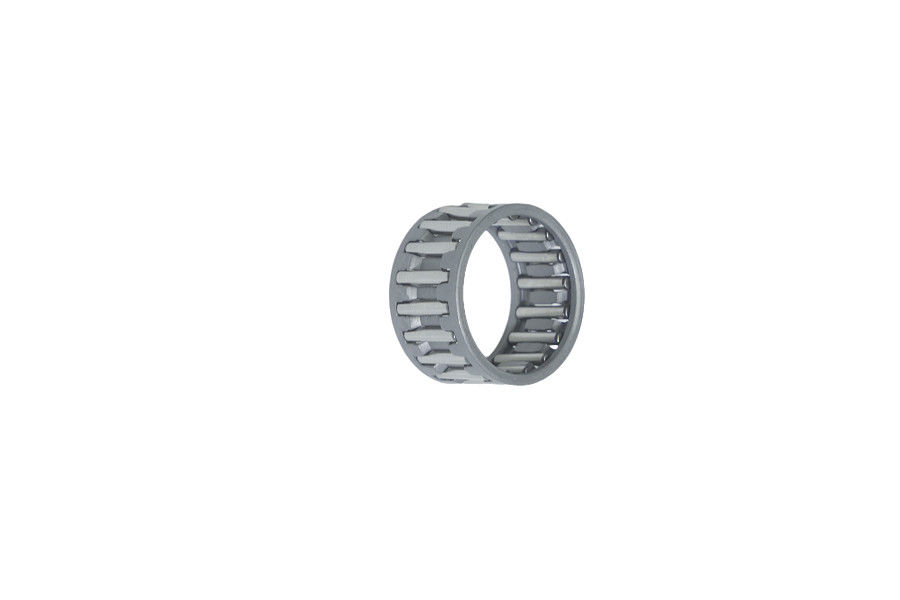

Wj Σκόρπιση με κυλίνδρους για βελόνες σε επίπεδα κλουβιά ANSI ABMA 18.2 πρότυπα

Συσκευές κυλίνδρων βελόνων και κλουβιών της σειράς WJ

ΡΑΔΙΑΛΙΚΟΣ ΕΛΛΑΣΤΟΣ ΚΑΙ ΚΑΣΤΕΡΟΣ

ΚΑΝΟΝΤΑΡΙΑ ΕΠΙΒΑΣΗΣ:

•ANSI/ABMA 18.2∆ ελαστικά κυλίνδρων ∆ ακτινοειδής σχεδίαση.

Πριν από την επιλογή συγκεκριμένης σειράς ιντσώνΣυγκροτήματα κυλίνδρων ακτινοειδών βελόνων και κλουβιών, το τμήμα μηχανικής θα πρέπει να επανεξεταστεί.

Υπάρχουν δύο βασικές κατασκευές των συστημάτων κυλίνδρων βελόνων και κλουβιών.

ΚΑΙΝΩΝΙΣΜΟΣ

Συσκευές κυλίνδρων και κλουβιών ακτινοειδών βελόνωννα διαθέτουν ατσάλινο κλουβί που παρέχει εσωτερική και εξωτερική κατακράτηση για τους κυλίνδρους βελόνων.Τα σχέδια παρέχουν τη μέγιστη αντοχή κλουβιού που συνάδει με τις εγγενείς υψηλές ικανότητες φόρτωσης των ρυμουλκούμενων βελόνων.

Η ακριβής καθοδήγηση των κυλίνδρων βελόνων από τις ράβδους του κλουβιού επιτρέπει τη λειτουργία σε υψηλές ταχύτητες.

Επίσης, είναι διαθέσιμα (κατά αίτηση) συσσωρευτές κυλίνδρων βελόνων και κλουβιών που χρησιμοποιούν καλούπια από πολυμερές που έχουν ενισχυθεί με γυαλί και αποτελούνται από ένα κομμάτι.Αυτά λειτουργούν καλά σε θερμοκρασίες έως και 120 βαθμούς Κελσίου για μεγάλες χρονικές περιόδουςΕντούτοις, πρέπει να υπάρχει προσοχή όταν τα ρουλεμάν λιπαίνονται με έλαια που περιέχουν πρόσθετα, καθώς η διάρκεια ζωής μπορεί να μειωθεί εάν η θερμοκρασία λειτουργίας υπερβαίνει τους 212° F (100° C).Σε τόσο υψηλές θερμοκρασίες, το λάδι μπορεί να επιδεινωθεί με την πάροδο του χρόνου και συνιστάται να τηρούνται διαστήματα αλλαγής του λάδι.

Οι κυλίνδροι βελόνων με ανακουφισμένες άκρες που χρησιμοποιούνται σε αυτά τα συγκροτήματα είναι κατασκευασμένοι από χρωματοποιημένο χάλυβα υψηλού άνθρακα, που έχει σκληρυνθεί, αθλιωθεί και σφραγισθεί σε κοντινές ανοχές για τη διάμετρο και τη στρογγυλότητα.Βλέπε το τμήμα μηχανικής για περαιτέρω συζήτηση των ανακουφισμένων τροχών.

ΑΝΑΛΗΘΕΙΑ ΔΙΜΑΣΙΑΣ

Οι ονομαστικές συστάσεις ιντσών, WJ και WJC, περιέχουν κυλίνδρους βελόνων που κατασκευάζονται σε μόνο ένα βαθμό διαμέτρου.003 mm).

Το όριο της ακρίβειας του ακτινοβολιού των ενσωματωμένων συστημάτων κυλίνδρων βελόνων και κλουβιών είναι η ικανότητα του χρήστη να διατηρεί στενές ανοχές στις εσωτερικές και τις εξωτερικές διαδρομές.

Η ανοχή του συνολικού πλάτους αυτών των συγκροτημάτων δίνεται στους πίνακες υποδομών του παρόντος τμήματος.

Διάμετροι τοποθέτησης

Για να επιτευχθεί η πλήρης ικανότητα φορτίου και η διάρκεια ζωής του ρυμουλκούμενουο άξονας και το περίβλημα πρέπει να έχουν τα σωστά γεωμετρικά και μεταλλουργικά χαρακτηριστικά.

Οι πίνακες διαστάσεων για αυτές τις συναρμολογίες απαριθμούν τις προτεινόμενες διαμέτρους για τον άξονα όταν χρησιμοποιείται ως εσωτερική διαδρομή.Περαιτέρω λεπτομέρειες σχεδιασμού για τους άξονες που χρησιμοποιούνται ως εσωτερικές διαδρομές μπορούν να βρεθούν στο τμήμα μηχανικής.

Δεδομένου ότι το περίβλημα χρησιμεύει συνήθως ως εξωτερική διαδρομή, πρέπει να έχει επαρκή διατομή για να διατηρηθεί επαρκής στρογγυλοποίηση και ελεύθερο χώρο υπό φορτίο.Οι πίνακες διαστάσεων περιλαμβάνουν επίσης τις προτεινόμενες διαμέτρους για τα περιβλήματα όταν χρησιμοποιούνται ως εξωτερικές διαδρομές.Οι αντίστοιχες τιμές είναι σύμφωνες με τις ανοχές ISO G6.

Οι προτεινόμενες ανοχές διαμέτρου τοποθέτησης για αυτές τις συστάσεις κυλίνδρων βελόνων και κλουβιών θα παρέχουν σωστή απόσταση κυκλοφορίας για τις περισσότερες εφαρμογές.

Το σύμπλεγμα κυλίνδρων βελόνων και κλουβιών πρέπει να τοποθετείται άξια με ώμους ή άλλα κατάλληλα μέσα.η ελάχιστη άνοδος άξονα πρέπει να είναι 0Όταν χρησιμοποιείται συναρμολόγιο τύπου WJ, οι ακτίνες που βρίσκονται δίπλα στον συναρμολόγιο δεν πρέπει να υπερβαίνουν τη ακτίνα 0,03 ίντσες (0,762 mm).Παρακαλούμε συμβουλευτείτε τον εκπρόσωπό σας για προτάσεις.

Εικόνα Β-5 Τύποι συσσωρευτών κυλίνδρων ακτινοειδών βελόνων και κλουβιών σειράς ιντσών

• Γενικά ερωτήματα:

•

  1Ποιες είναι οι προϋποθέσεις πληρωμής;

  Για τα κανονικά προϊόντα,Δεν χρειάζεται προκαταβολή, μπορείτε να κάνετε 100% πληρωμή πριν από την αποστολή αναλόγως.

  Για τα εξατομικευμένα προϊόντα, ο όρος πληρωμής μας είναι συνήθως 30% προκαταβολή, το υπόλοιπο 70% έναντι αντίγραφο της BOL.

  Για τους μακροχρόνιους πελάτες μας, μπορείτε να πληρώσετε 1 μήνα μετά την παραλαβή του αγαθού.



  2Ποιο είναι το κύκλο εργασιών σας;

  Ο συνολικός κύκλος εργασιών μας το 2023-2024 είναι 11 εκατομμύρια δολάρια.



  3Έχετε κάποια πιστοποίηση;

  Ναι, είμαστε ένας IATF16949 πιστοποιημένος κατασκευαστής ρουλεάντων βελόνων από το 2011.



• 4- Τι γίνεται με τον χρόνο;

• Η περίοδος παραγωγής μας είναι 30-45 ημέρες.



• 5-Ποια είναι η παραγωγική σας ικανότητα;

• Είμαστε σε θέση να παράγουν πάνω από 100 εκατομμύρια κομμάτια ρουλεμάνια ετησίως με διαφορετικά μεγέθη και τύπους

•

• Σχετικά με εμάς:

• Η ChangzhouZhihua Bearings Co., Ltd. είναι πιστοποιημένη εταιρεία ISO9001 & TS16949, η οποία ειδικεύεται στην κατασκευή υψηλής ποιότηταςμεγέθους ≤ 1 mm,,Κύλινδρικοί ρουλεοφόροιΚαταχωρήσαμε το δικό μας εμπορικό σήμα "CZH" το 2011.



  Η CZH ιδρύθηκε το 2004 και έχει αναπτυχθεί ως ένας από τους κορυφαίους κατασκευαστές ρυμουλκούμενων βελόνας, κυλινδρικών ρυμουλκούμενων.Αφιερώσαμε να παρέχουμε προϊόντα υψηλής ποιότητας με ανταγωνιστική τιμή από την ίδρυσηΜε την υποστήριξη του Τμήματος Μηχανικών, η CZH είναι σε θέση να προσφέρει λύσεις και νέα έργα που ανταποκρίνονται στις διαφορετικές απαιτήσεις.



  Η τεχνογνωσία, η καινοτομία, η λύση και το πιο σύγχρονο σύστημα παραγωγής της CZH κάνουν την CZH να επεκτείνεται και να αναπτύσσεται συνεχώς.



  Τα προϊόντα μας είναι ανταγωνιστικά παγκοσμίως.



  Δώστε μας την ευκαιρία να χρησιμοποιήσουμε την εμπειρία μας για να καλύψουμε τις ανάγκες σας.
